การทำงานของ Refrigerant air dryer

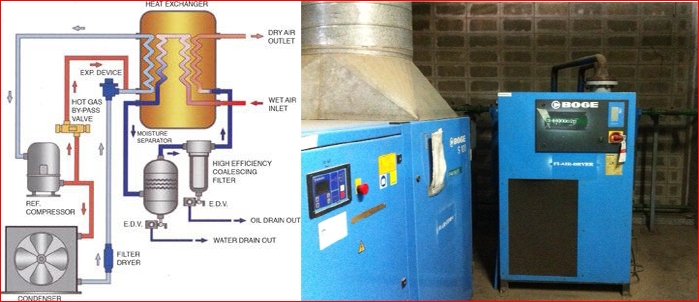

วงจรน้ำยา :อุปกรณ์ประกอบสำคัญ 4 อย่างที่ต้องมีคือคอมเพรสเซอร์ คอนเดนเซอร์ วาล์วลดแรงดันและ  อีแวปปอเรเตอร์ เหมือนกับเครื่องปรับอากาศทั่วไป แต่น้ำเอาคอยเย็นมาลดอุณหภูมิลมแทนการปรับอากาศ  เริ่มจากคอมเพรสเซอร์ ดูดน้ำยาทำความเย็นจากคอยเย็นในสถานะไอ(ความดันต่ำ อุณหภูมิต่ำ)อัดออกทางส่งเป็นไอ(ความดันสูงอุณหภูมิสูง) เข้าสู่คอนเดนเซอร์ (Condenser) น้ำยาจะเริ่มเปลี่ยนสถานะ  เป็นของเหลว(ความดันสูงอุณหภูมิสูง) เมื่ออกจากอนเดนเซอร์ น้ำยาทั้งหมดจะเปลี่ยนสถานะเป็นของเหลว 100% จากนั้นจะเข้าไปฉีดลดความดันที่วาล์วลดแรงดัน (Expansion valve) น้ำยาจะเปลี่ยนสถานะจากของ  เหลวเป็นไออีกครั้ง ขณะเปลี่ยนสถานะเป็นไอ น้ำยาจะดูดความร้อนรอบข้างเพื่อให้น้ำยากลายเป็นไอทำให้  อุณหภูมิลดลง ในช่วงนี้ ลมร้อนที่มีความชื้นผสมอยู่จะแลกเปลี่ยนกับน้ำยาทำความเย็นที่อุณหภูมิต่ำ ผลทำให้  ความชื้นที่ผสมอยู่กับลมกลั่นตัวเป็นน้ำ ตกลงด้านล่างของชุดคอยเย็น แล้วระบายออกโดยชุดระบายน้ำอัตโนมัติ

 วงจรลมอัด : ลมอัดหลังจากออกจากเครื่องอัดลม เข้าถังพักลมมาแล้วก็จะเข้าสู่คอยเย็นของเครื่องทำลมแห้ง(Air dryer) แลกเปลี่ยนอุณหภูมิกับน้ำยาความเย็นที่มีอุณหภูมิต่ำ ผลทำให้น้ำที่ผสมอยู่กับลมอัดกลั่นตัวเป็นหยดน้ำแล้วระบายออกผ่านทางตัวระบายน้ำอัตโนมัติ จากนั้นลมก็จะส่งออกจากเครื่องทำลมแห้ง สถานะแห้ง แต่ลมนี้ไม่ได้แห้ง 100% เนื่องจากปกติแล้วจุดน้ำค้าง (Dew point) อยู่ระหว่าง 2 ถึง 10 องศาเซลเซียส ซึ่งจะเป็นอุณหภูมิที่เป็นบวกอยู่ซึ่งไม่ได้ติดลบทำให้ยังมีความชื้นบางส่วนปนไปกับลมได้
